建筑声学基础
什么是建筑声学？
为保障人们在办公、教学及居住环境中的身心健康与舒适度，必须有效控制来自相邻房间或外部环境的噪声干扰，这正是建筑声学（Building Acoustics）的核心探讨范畴。建筑声学主要研究建筑空间之间（如房间与房间、室内与室外之间）的声能传输规律，重点解决墙体或门窗等的隔声与降噪问题。其研究对象主要分为空气声与结构声两大类。
为了科学评估并提升建筑对各类噪声源的隔绝能力，业界建立了一系列针对空气声与撞击声隔声的标准化测量规范。建筑声学与室内声学有明确的分野 – 后者主要专注于单一空间内部的音质设计与声场表现。
建筑声学测什么？
测量两个房间之间的隔声性能，通常是在其中一个房间（声源室）内激发声源，并将其测得的声级与另一房间（通常为相邻的接收室）内的测量声级进行对比。

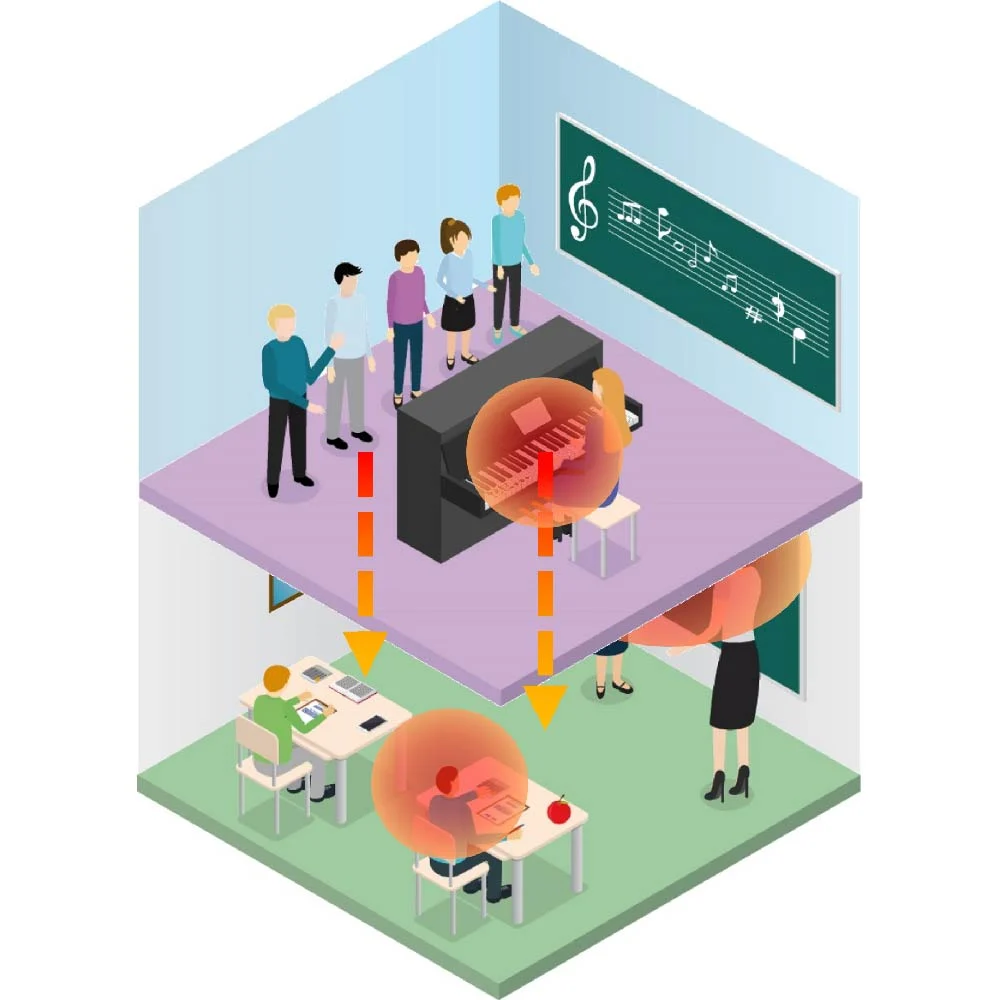

在建筑隔声评估中，主要区分以下两类噪声：
- 空气声 (Airborne noise)：指通过空气介质传播的声音，例如室外的交通噪声或相邻房间内的交谈声。
- 撞击声 (Impact noise)：指因物理撞击直接作用于建筑构件（如楼板）而产生并传播的声音，例如楼上的脚步声向下辐射至楼下的房间。
此外，在计算最终的隔声评价量时，通常还需要同步测量接收室的混响时间 与背景噪声，以便进行相应的声学修正。
如何测量空气声隔声？
测量的简单原则就是在第一个房间（声源室）发出一个噪声，同时在第二个房间（接收室）测量这个噪声并对比。
- 使用十二面体球形声源在声源室发出测试信号（一般是粉噪声）；
- 测量声源室和接收室噪声频谱；
- 测量背景噪声和房间自身特性（接收室有混响时声压级会更大）以修正结果。
外墙的空气声隔声性能通过类似方式测量，只是声源放置在建筑物外。
空气声隔声测量
如何测量撞击声隔声？
对于撞击声隔声测量（结构声），需要用经校准的标准撞击器或撞击球打击地板产生噪声源。
- 标准撞击器
标准撞击器产生用于测量撞击声隔声的信号。这台经 PTB 认证的精密仪器内置落锤，能以精确的频率和力度打击地面。远程控制的标准撞击器完全满足各类建筑声学标准的要求。
- 撞击球
IB01 撞击球轻便易用，是用于地板、楼梯等撞击声隔声测量的专业撞击声源，对木质结构也能展现理想性能。这款橡胶球能模拟重而软的脚步声，高精度还原人类活动和低频激励。
在接收室内测量噪声频谱。
在声源室：
- 将标准撞击器放在多个声源位置，或
- 在多个声源位置，将 IB01 撞击球从 1 米（± 1 厘米）高度垂直自由落下。
建筑隔声报告软件或 XL3 声学分析仪可以协助你找到并排除有问题的背景噪声或混响数据。
如何测量外墙隔声？
建筑外墙的隔声性能和内墙同样重要。测量外墙隔声时，声源放置在建筑外部。
测试信号为粉噪声。你需要一个强大的声源，它必须能在 50 Hz 至 10 kHz 内发出尽可能统一且足够大的声音。
外墙隔声测量
更多测量细节
长文干货：建筑隔声测量实战
今天直入主题，聊聊建筑隔声的测量。总的来说，建筑隔声有三种类型。
一种是空气声隔声，它指的是声音从一个房间传到另一间的情况，我们需要评价的是两个房间之间隔墙的隔声量 …
视频演示
完整介绍如何使用建筑建筑隔声报告软件同时控制声源室和接收室设备，测量声压级频谱、混响时间和背景噪声。
如何查看数据并生成标准的隔声测试报告。
需要什么仪器？
仪器 - 1 级声级计 XL3
声级计能测量所有需要的数据：声源室和接收室声压级，接收室背景噪声和混响时间。1 级声级计 XL3 支持众多新技术，可追溯的校准数据提供了无可置疑的测量可靠性。
声源 - DS3 十二面体扬声器
很多标准都要求使用十二面体扬声器作为空气声隔声测量的声源。它能发出粉噪声等信号，测量在声源室和接收室进行。
DS3 十二面体扬声器和 PA3 功放组成的套件，满足 ISO 3382-1 等标准的要求。它性能优异，仅重 7.5 千克，却能发出高达 120.5 dB 的声功率，带到现场使用非常方便。只需按下遥控器上的按钮，就能在远处轻松开关信号。
分析软件 - 建筑隔声报告软件
最后同样重要的是，分析仪采集的数据可以轻松导入到“建筑隔声报告软件”。该计算机软件能根据所选标准计算所需的空气声隔声和撞击声隔声等值。
测量过程中，建筑隔声报告软件能直接远程控制连接的多台分析仪。这样就能同时对声源室和接收室进行测量，确保精度又节约时间。
- 支持空气声隔声、撞击声隔声、外墙和外墙构件隔声
- 同时测量接收室和声源室
- 标准化报告
专业撞击声源
标准撞击器
标准撞击器产生用于测量撞击声隔声的信号。这台经 PTB 认证的精密仪器内置落锤，能以精确的频率和力度打击地面。远程控制的标准撞击器完全满足各类建筑声学标准的要求。内置电池，可独立工作。
- 落锤无需润滑；
- 落锤高度调节块，方便检查；
- 可控制的连续工作时长；
- 遥控器远程控制。
撞击球/橡胶球
IB01 撞击球轻便易用，是用于地板、楼梯等撞击声隔声测量的专业撞击声源，对木质结构也能展现理想性能。这款橡胶球能模拟重而软的脚步声，高精度还原人类活动和低频激励。
我们的方案
NTi Audio 为建筑声学测量提供了一套精简、高效的工作流，旨在缩短现场作业时间的同时，确保测试结果严格符合相关标准规范。该系统支持灵活的测量配置，用户无需拘泥于固定的流程，可根据现场实际工况自由安排测量顺序。
该方案的核心优势之一，是能够跨越多个测试环节复用已采集的数据（如混响时间、背景噪声和声源室声级）。这大幅减少了冗余的重复性测试，有效加速了大规模测量项目的执行进程。
此外，该解决方案支持对多台设备进行远程操作，单名测试人员即可同步控制声源室和接收室的测量工作。这不仅显著提升了作业效率，也极大降低了人力配备需求。
得益于即时的现场分析功能，测量结束后系统立即呈现测试结果。这使得操作人员能够在撤离现场前，当场验证数据的合规性并及时排查任何异常，从而避免了高昂的返场复测成本。
最后，集成的软件工具能够自动整理并处理测量结果，即便面对庞大的项目数据也能轻松管理，并快速生成符合标准规范的测试报告。总体而言，该解决方案为用户带来了更快捷的工作流、更低的返场率，以及高度可靠且合规的测量结果。
接下来看什么？
更多和建筑声学相关的内容：
配置信息
建筑声学测量套件
- DS3 十二面体声源扬声器和支架
- PA3 功放，内置噪声信号
- XL3 声学分析仪
- XL3 建筑隔声测量套装
- M2230 量测麦克风和 1/2″ 90 mm 风球
- 1 级精准校准器
可选：
- TM EOS2 标准撞击器
- IB01 撞击球
- XL3 背包
常见问题
- 我能否在不停止测量的前提下，远程控制 XL3 并下载数据？
可以。XL3 包含一个集成的网络服务器和文件服务器，可通过 Wi-Fi 或局域网进行基于浏览器的控制，并且可以在测量过程中下载测量数据。XL3 还可以远程使用，通过建筑隔声报告软件进行建筑声学测量。
- XL3 和 XL2 是否支持 STIPA 语言清晰度测试？
是的。安装 STIPA 选件后，XL3 或 XL2 都可根据 IEC 60268-16:2020（也支持旧版本）测量语言传输指数（语言清晰度），支持环境噪声校正和自动平均等功能。
