NL1 声源定位仪

停止猜测,精准锁定 – NL1 声源定位仪让每一个噪声源都无所遁形。

NL1 声源定位仪是一款专为户外应用设计的 3D 声强传感器,能够在多方向噪声并存的环境中,智能识别噪声来源方向。

它可以便捷地安装在户外量测麦克风正下方,并与 XL3 声级计连接使用,精准识别主导噪声源的波达方向(Direction of Arrival,DOA)。作为一款紧凑的传感器,NL1 提供可靠的噪声方向性分析能力,特别适用于需聚焦特定方向噪声源的专业测量任务。

精准检测声源方位

  • 紧凑机身,全天候运行
  • 集成 XL3 生态
  • 可信度指标 ΔPI,确保数据可信度

特性

  • 高效的低频噪声分析
  • 声压级和方位同步记录
  • 可信度指标(ΔPI)显示可信度级别
  • 报告声源方位角和俯仰角

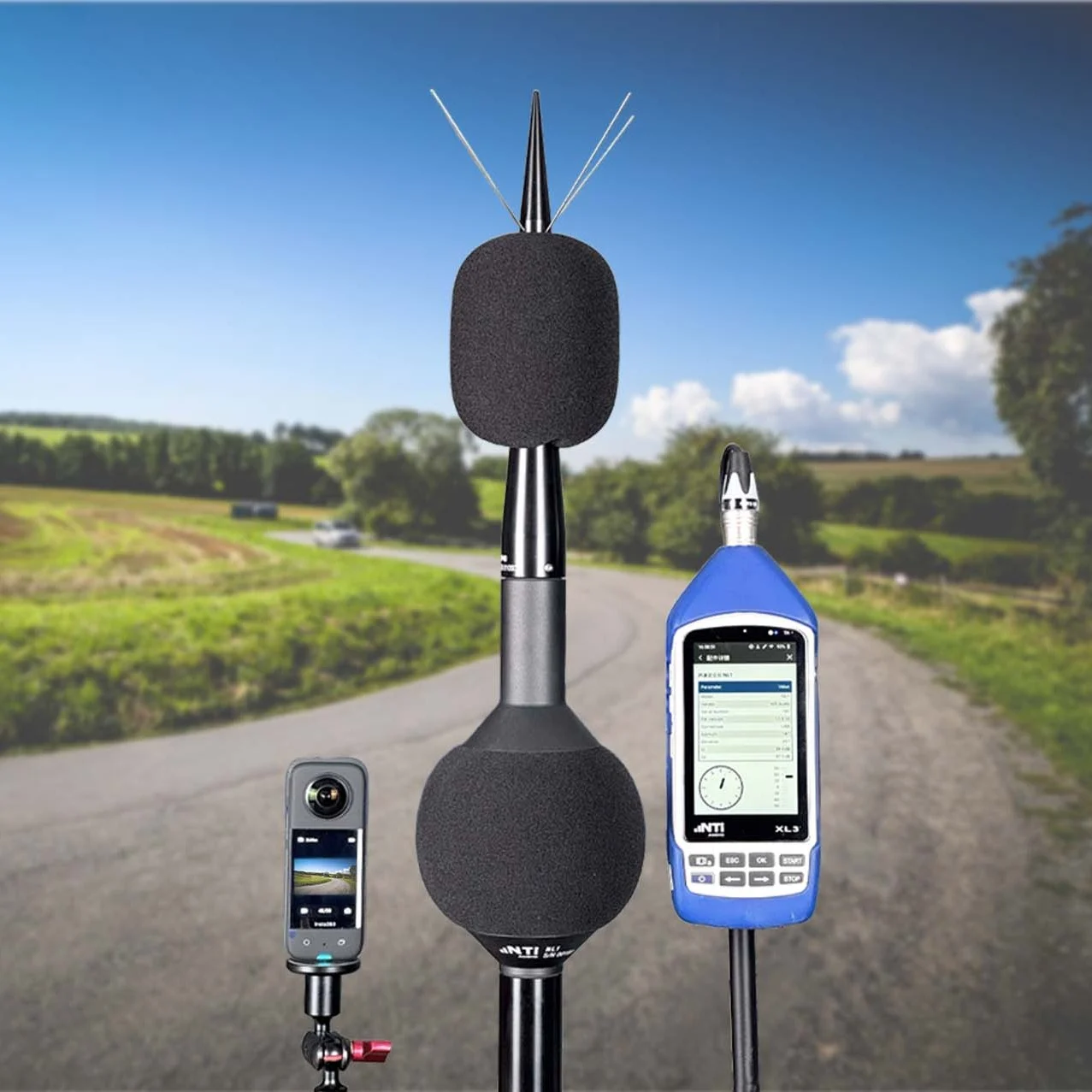

典型配置

NL1 一般安装在内置了 M2340 量测麦克风的 WP40 户外防护罩的下方,并连接 XL3 分析仪使用。

它也可以搭配光学摄像头,组成灵活的声学相机。

常见应用场景包括:

  • 声学调查与研究
  • 噪声控制成果评估
  • 环境噪声监测
  • 建筑、道路、航空和工业等噪声监测
Nti Waves

可信的结果

现实中的噪声测量经常受到反射声和其它杂乱声源的干扰。为了判断每个结果的可靠性,NL1 的每个测量结果都包含一个可信度指标(ΔPI)。

ΔPI 显示了声向结果的可信度。这个值越低,结果越可靠,这个值较大时则可能结果受反射声和其它声源的影响较大。

当声场纯净且明确时,ΔPI 接近于 0,结果完全可靠。当反射声和其它声源增大,ΔPI 随之增大,表明结果可信度降低。

只有符合 ΔPI 标准的测量值才会用于方向分析。这样可以在后处理中实现自动过滤,并获得有说服力且可靠的结果。

Nti Waves

V12 空间矢量矩阵

NL1 声源定位仪内置了 8 只精密 MEMS 传声器,在 2 cm 见方的空间内构建了 12 个声强矢量。凭借独一无二的环绕式 3D 声强架构和完整算法, NL1 的空间矢量矩阵能够实时精准锁定主导声源,测量 63 Hz – 4 kHz 范围内的 A 计权倍频程频谱。

通过测量“能流方向”(矢量)。NL1 利用声强矢量特性,精准剥离背景干扰。它同时测量:

  • 方位角(Azimuth,如指南针指明方向)
  • 俯仰角(Elevation,声源高度)
Nti Waves

测量提示

要获得最佳结果:

  • 远离反射面(推荐距离 ≥ 5m);
  • 安装在足够的高度以避免地面反射;
  • 尽可能将仪器放置在相关声源之间。

XL3 实时结果显示

  • NL1 通过一根 USB 线直接和 XL3 声级计连接:

    • 同时供电和传输数据;
    • 同时记录方位信息和噪声数据;
    • 可通过 XL3 推流 API 实时获取结果。
    XL3 Sound Level Meter Screen

声学可视化软件

NL1 Lab – 展示 NL1 强大性能的声学可视化软件。它能结合地图信息,精确指示主导噪声方位,特别适用于需聚焦特定方向噪声源的专业测量任务。

Nl1 智能声源定位仪 Nl1lab 2d3dindicator

在线监测平台

MeasurEye – 基于声源方向进行噪声累积监测

MeasurEye

MeasurEye

计算机分析软件

数据分析处理器 – 自动标记和分析特定方向的声源。

关键技术指标

  • 频率范围: 63 Hz – 4 kHz(方位角/俯仰角定位);20 Hz – 20 kHz(声压级/频谱测量)
  • 响应速度: 支持 100 ms 或 1 s 分辨率,精准捕捉声学动态
  • 动态范围: 25 – 125 dB(声源定位);17 – 138 dB(声压级/频谱测量)
  • 功耗供电: 由 XL3 供电,功耗 < 1 W,无需额外电源
  • 生态融合: 原生支持 XL3 与外置摄像头,即插即用,无缝扩展
  • 基于声强,而非波束成形或压力矩阵等技术
  • 为户外全天候使用优化,强大的防护性能
  • 可信度指标 ΔPI 通过对比声压和声强显示声源位置结果的可靠性。数值越小结果越可靠。
