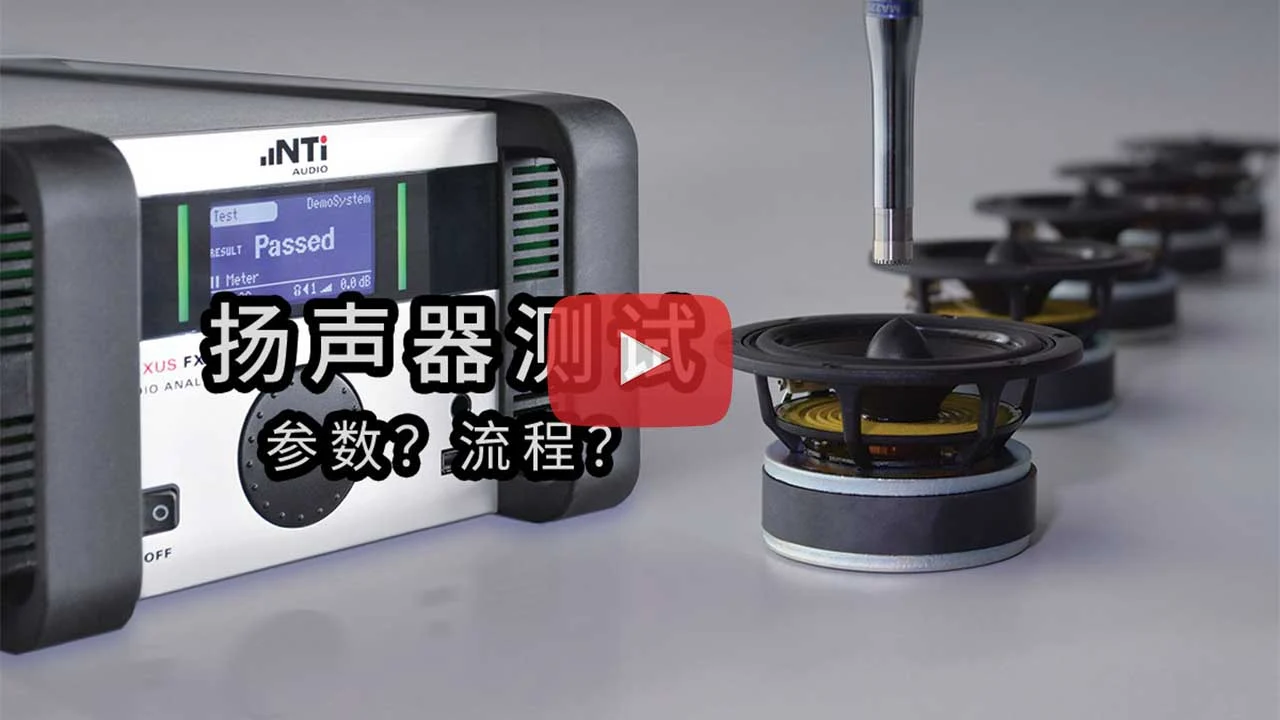

扬声器测试
PureSound™ 扬声器纯音检测技术是一个独一无二，可靠而全面的测试方案。客观的 Rub & Buzz 异音分析 100% 与人耳主观听感一致。完整的测试时间不到一秒。
系统由 FX100 音频分析仪及 RT-Speaker 扬声器测试软件组成，适用于对大批量扬声器组件，半成品或成品进行 QC 品控。
- 涵盖主要电声参数
- 典型测试时间 < 1 秒
- 精确且一致的测试结果
- Rub&Buzz 检测技术 100% 与人耳听感一致
概览
现代一流测试系统必须快速，简单，可重现且自动化。PureSound™ 扬声器纯音测试系统能满足这些要求，独特的异音分析使客观，可靠，可重复的测试取代人耳的主观感知。
FX100 分析仪提供了扬声器测试解决方案，它通过 RT-Speaker 软件操作。适用于对大批量扬声器组件，预装部件或成品进行品控。
测量参数
- 频率响应
- 失真 THD, THD+N, k2-k35
- 阻抗响应
- 共振频率 f0
- 声压级 dBSPL
- 扬声器极性
- 百分之百与人耳听音一致的摩擦与共振异音检测分析
- Thiele/Small 参数
- 直流电阻
完整解决方案
FX100 音频分析仪的设计满足了以下几个产品测试的关键要求：灵活，速度和易于集成。
灵活性
可扩展的硬件概念允许用户按个性化需求自定义FX100 的硬件。插件具有充分的灵活性，比如额外的测量通道，输入和输出切换盒或阻抗测量模块。音频分析仪根据人工或全自动产线的不同应用进行配置。
集成功放
安装 FX-SIP 阻抗及功放模块的 FX100 是极为紧凑的扬声器测试系统。连接 M2010 量测麦克风即可完成所有的硬件配置。无需外置功放。
测量速度
快速滑频扫描获得所有的相关测量结果，只需一次快速的激发，通常不到一秒。FX100 经过优化，完全适应工厂的噪声环境和大批量生产测试需求。顺序模式根据用户定义的测试顺序自动测量，判断产品是否合格。
易于集成
FX100 音频分析仪填补了品控的要求，与研发，抽样检测，生产车间使用同样的仪器。单个仪器的项目可移植给所有其他仪器，以便快速设置。
PureSound™ 扬声器纯音测量（选件）
领先的测量技术，只需一个单一的激发，就能测得包括异音在内的扬声器参数。专利技术 PureSound™ 纯音技术可获得与人耳听音完全相同的扬声器听音特性。并且，一次可测量两个扬声器！PureSound™ 选件包含产线测试软件。
全自动
可记录所有数据用于详细的生产控制。内置数字 I/O 接口可连接外部设备，如脚踏开关或指示灯。
RT-Speaker 产线测试软件
- 了解更多 ...
显示 PASSED/FAILED 测试结果或提供详细检视扬声器所有的参数给操作员。将系统整合到现有的高产量生产线以及连接到控制员非常简单。专有的量测演算法优化可以不受工厂噪声的影响。
量测可以由外置的开关或扬声器接上后自动开始，DIO 卡与 LPT 端口整合用于自动操作，例如
- 连接到外置 PLC
- 测试结果显示给操作员
- 依测试结果，在外部前置或后置动作
- 自动分开 PASSED/FAILED 样本
- 将不同造成不良原因的样本分开到各别的容器
扬声器阻抗测试
阻抗曲线
测试由一个对数扫描的滑频信号激发。该技术确保了快速而精确的测量结果。内置功放的 FX-SIP 模块让接线变得极其简单。为了排除如线缆阻抗这种系统性测量错误，我们还提供了具备感测线的四芯连接线。
测量参数
除了阻抗响应，系统也能计算或测量一系列衍生或独立的参数。因此，仅需一个测试周期就能获取待测体（DUT）完整的电气特性。
- 共振频率
- Thiele/Small 参数
- 直流阻抗
常规（小阻抗）扬声器
常规（小阻抗）扬声器
小功率或中等功率的设备（手机传声器，消费级音频设备，多媒体和汽车音响等）只需 FX-SIP 模块即可测量。除了阻抗测量功能，它还内置了功放，是极为紧凑而易用的解决方案。FX-SIP 模块适用于最大 30 W 2 Ω 或 4 Ω，或者 20 W 8 Ω 的扬声器。
大功率的扬声器（如专业音频，HiFi 扬声器）则需要 FX-SIH 模块，其可测试从 1 W 到 >1 kW 的扬声器。FX-SIH 需要系统中搭配额外的功放。
中型扬声器的阻抗响应示例：
70 V /100 V 扬声器
配合 100 V RT-IB 阻抗盒，FX100 可以测量 70 V / 100 V 分布式扬声器系统的阻抗响应。
- 用于最大 30 kΩ 额定阻抗的扬声器
- 可选分流电阻：1 Ω，20 Ω 或 400 Ω
- 阻抗响应
- 共振频率
- 共振频率点阻抗
100 V 扬声器阻抗响应示例：
FX100 扬声器指向性测试
介绍如何快速测试扬声器指向性。
扬声器测试系统配置
- Flexus FX100 音频分析仪
- 量测麦克风 M2010
- 扬声器阻抗测试模块
- FX-SIP（集成功放，用于小于 30 瓦的扬声器）
- FX-SIH（需外置攻防，用于大于 30 瓦的扬声器）
- 扬声器测试软件
- 旗舰版扬声器测试软件（自动化测试）
- 标准版扬声器测试软件（手动测试）
可选
- 输入切换模块 FX-IS
- 指向性测试盘 TT01
- 扬声器指向性测试选件
- 环境传感器
- 精准麦克风校准器 94/114 dB
- 辅助 IO 连接板
- 三色指示灯（红/橙/绿）
- 脚踏开关
- 机架安装套件
