麦克风测试
麦克风测试
NTi Audio 的麦克风测试系统是多种测试功能的测试解决方案，且只需很短的测试周期。测试系统是基于快速的 FX100音频分析仪与专用的麦克风生产测试软件 RT-MicFX 。它提供许多的量测功能可对麦克风元件或组装后成品作良好品质控制，例如在手机麦克风，头戴式耳机或专业音频麦克风。
- 适合研发以及自动化生产线
- 精确可重复的测量
- 典型测量时间小于 2 秒
概览
特色：
- 精确且可重复的测量
- 测试界面可选择英文，中文，日文，韩文或德文
- 短的测试周期时间，典型小于 2 秒
- 适合研发以及自动化生产线
- 与切换盒一起使用能对两只以上的麦克风进行顺序的测试
- 内置幻象电源和 ICP 电源供应
完整解决方案
FX100 音频分析仪的设计满足了以下几个产品测试的关键要求：灵活，速度和易于集成。
灵活性
可扩展的硬件概念允许用户按个性化需求自定义 FX100 的硬件。插件具有充分的灵活性，比如额外的测量通道，输入和输出切换盒或阻抗测量模块。音频分析仪根据人工或全自动产线的不同应用进行配置。
测量速度
快速滑频扫描获得所有的相关测量结果，只需一次快速的激发，通常不到一秒。FX100 经过优化，完全适应工厂的噪声环境和大批量生产测试需求。顺序模式根据用户定义的测试顺序自动测量，判断产品是否合格。
易于集成
FX100 音频分析仪填补了品控的要求，与研发，抽样检测，生产车间使用同样的仪器。单个仪器的项目可移植给所有其他仪器，以便快速设置。
全自动
可记录所有数据用于详细的生产控制。内置数字 I/O 接口可连接外部设备，如脚踏开关或指示灯。
极性图
使用 NTi Audio 精准的转盘，可以用来作指向性分析，使麦克风测试系统能在一个解决方案里测试所有参数，极性图显示麦克风指向特性, 将麦克风固定在转盘上后开始自动测试自定义的角度。要详细的分析角度可设定为 1° 。
高速的 FX100 音频分析仪产生一系列的快速扫频信号，包含整个音频频带从 5 Hz – 80 kHz，然后自动旋转麦克风到设定的角度，如果选择测试做 180° 模式，测试只会做 180°，然后结果镜像到另一半的180°，以节省测试时间。指向图可以在测量完后做调整，支持弹性的后处理。
测试配置

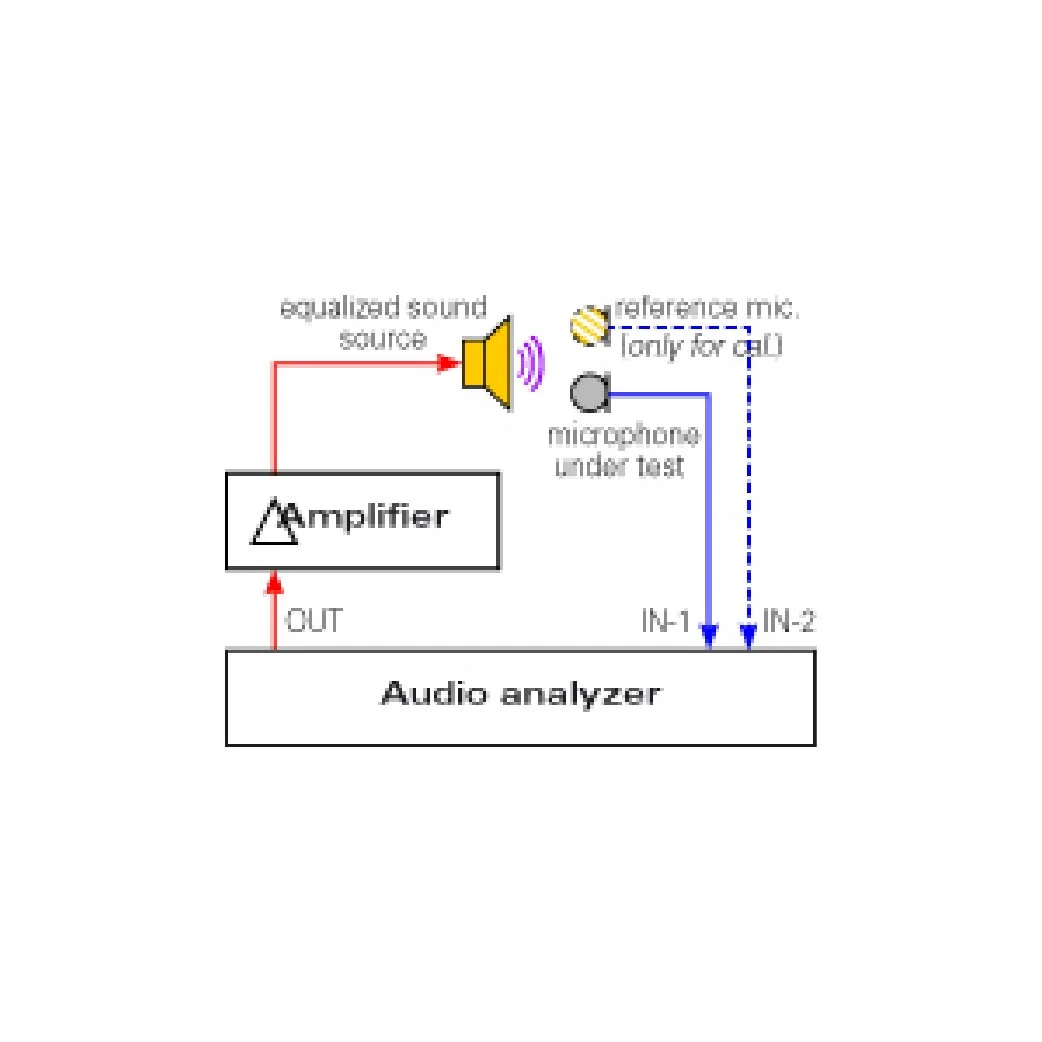

一支麦克风的系统配置
这个配置测试一个麦克风，声源是均衡过有平坦的频响，使用参考量测麦克风。
程序：
- 使用量测麦克风 M2010 校准并均衡声源
- 使用均衡过的声源开始自动测试麦克风

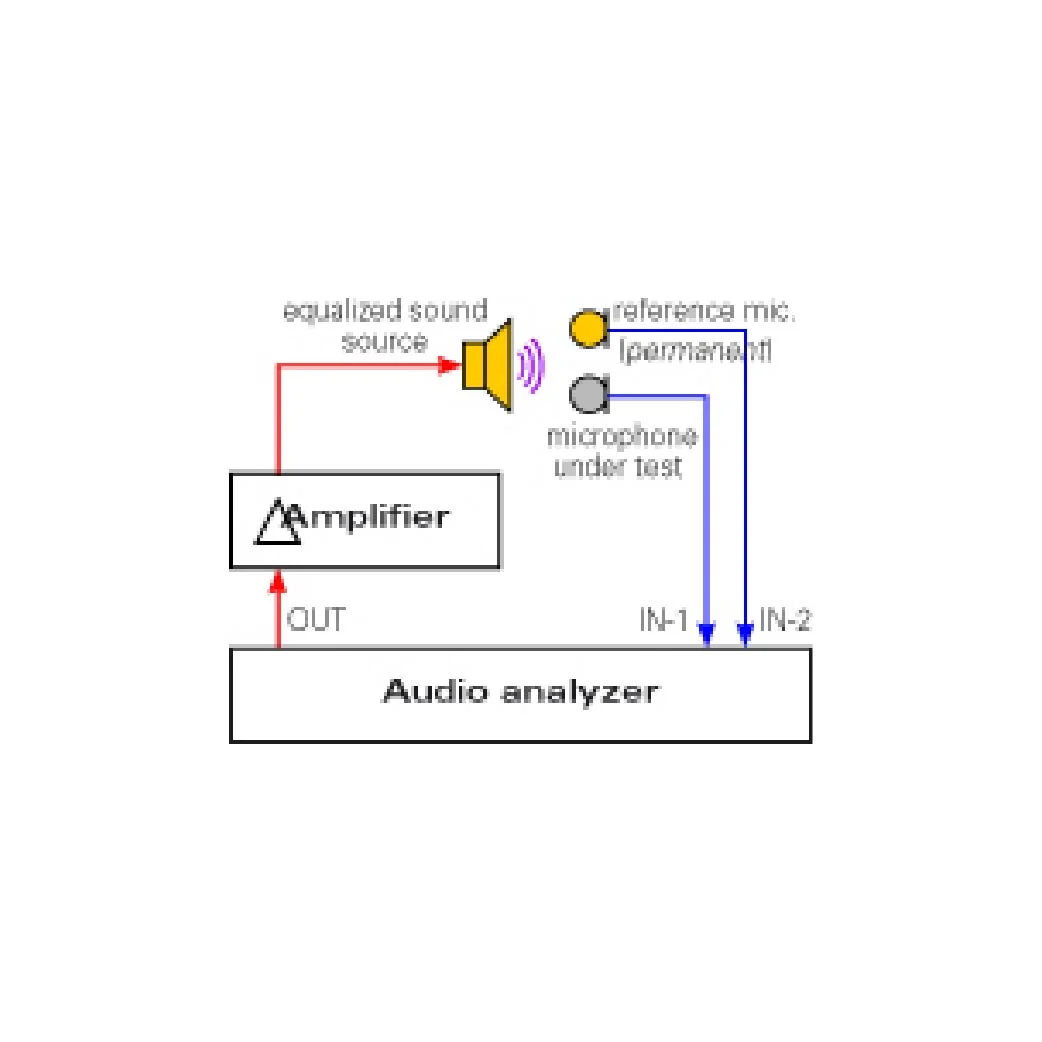

一支麦克风与一支参考麦克风的系统配置
这个配置可以在测试站测试一个麦克风，使用均衡的声源与参考麦克风，量测提供参考麦克风的结果，因此若有例如温度，湿度的变化可以立即从测试结果知道。
程序：
- 校准并均衡声源，使用量测麦克风 M2010
- 使用均衡过的声源开始量测麦克风与量测麦克风 M2010

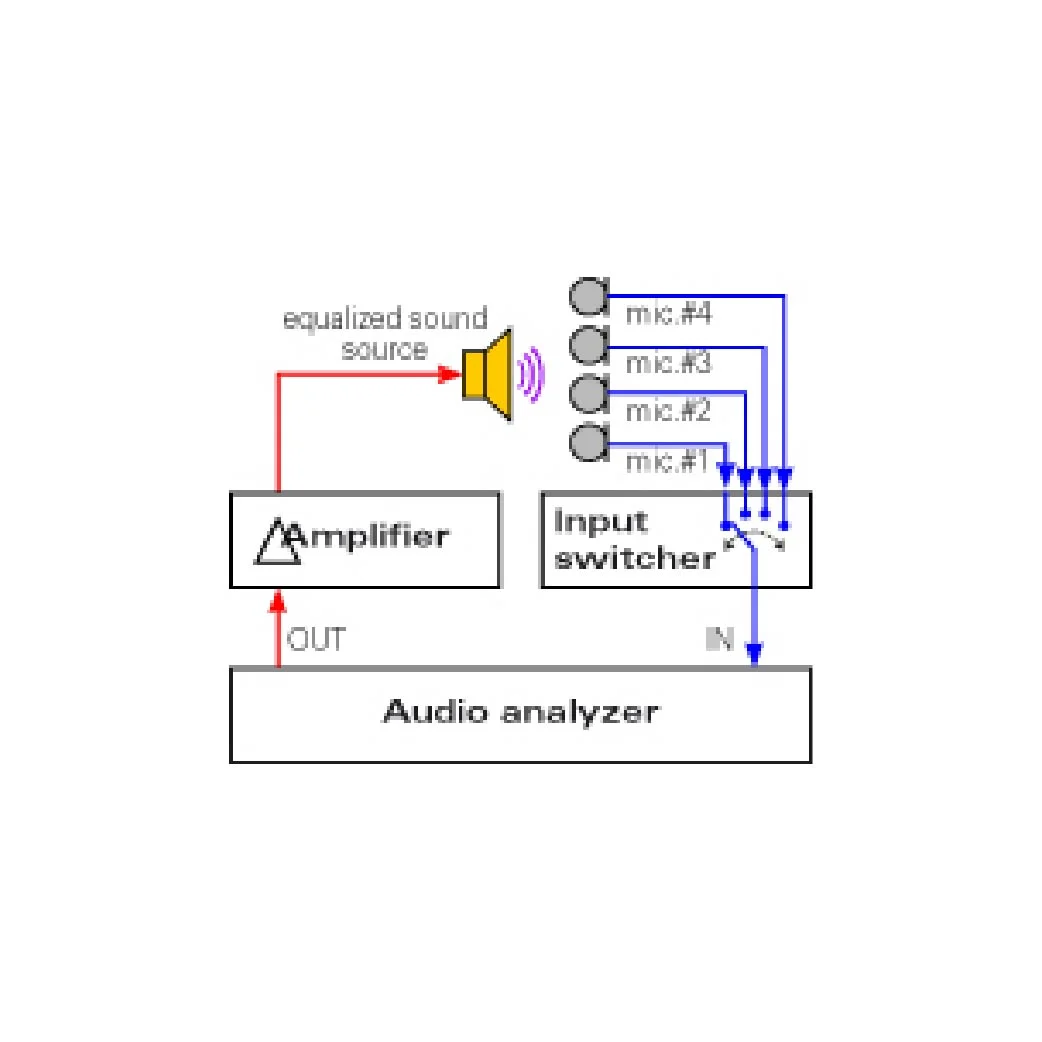

使用切换盒测试多个麦克风
这个配置可以在一个测试站依序测试多个麦克风。
程序：
- 使用量测麦克风 M2010 校准并均衡声源
- IS-1002 输入切换盒开始依序测试麦克风

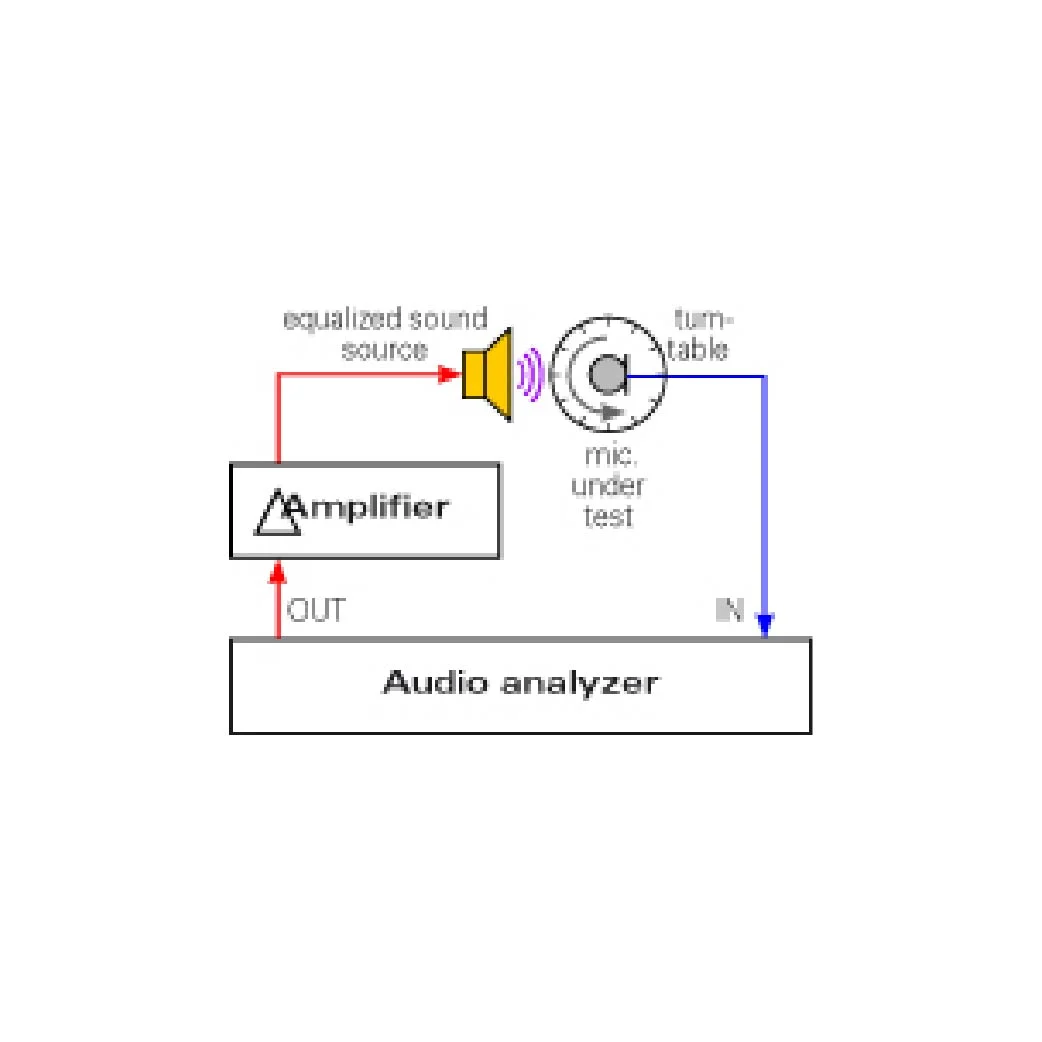

使用转盘测试麦克风指向性
这个配置可以测试麦克风的指向性，使用一个自动控制的转盘以及一个平坦度好的参考扬声器。
程序：
- 使用一个参考的量测用麦克风 M2010 校准参考扬声器声源的声压
- 开始自动测试麦克风的指向性，转盘自动旋转，声源为均衡的扬声器
麦克风测试系统
包括
- FX100 音频分析仪
- M2010 量测麦克风
- RT-Microphone 麦克风测试软件
可选
- 指向性测量选件
- MEMS 麦克风切换盒
- 环境传感器
- 94/114 dB 一级精准校准器
- 辅助 IO 接口
- 外接指示灯（红/橙/绿）
- 脚踏开关
- 机架安装配件
